Funkcija:
Variklio reguliatoriaus greičio reguliavimo diapazonas yra atitinkamai 90-1400r/min ir 90-1700r/min esant 50/60Hz..
Valdiklis pagamintas iš aukštos kokybės elektroninių komponentų, o jo veikimas yra stabilus ir .
Valdymas yra aukštas ir yra realizuotas variklio greičio valdymas.
Produktas yra paprastas, o tai leidžia naujokams greitai išmokti ir įsisavinti.
Plačiai naudojamas pakavimo, spausdinimo, maisto, elektronikos, prietaisų, įrangos, drabužių pramonės gamybos linijose kaip greičio pavaros įtaisas.
Specifikacija:

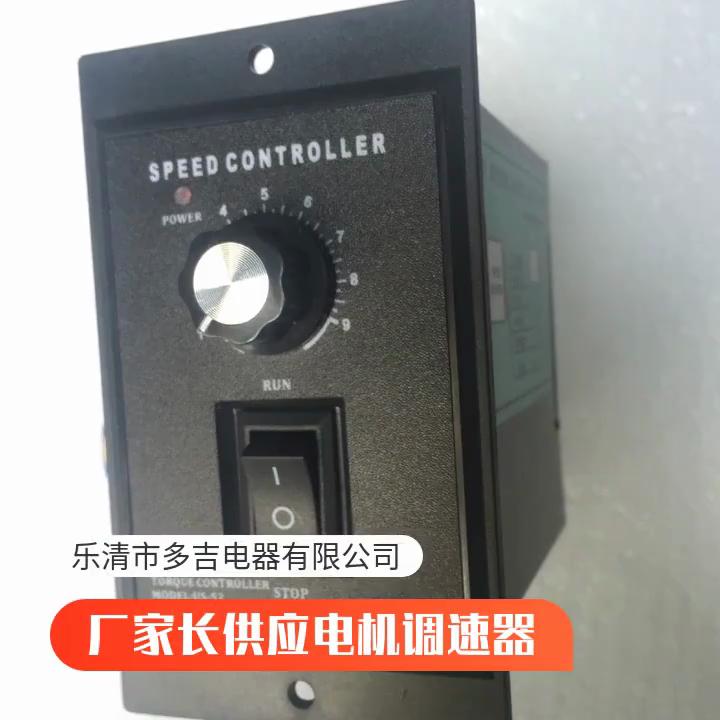

Gaminio modelis: US-52-RED
Tinkamo variklio galia: 300W; 400W; 500 W (pasirinktinai)
Darbinis maitinimo šaltinis: AC220V 50/60HZ (įtampos svyravimo diapazonas 10 % Ue)
Naudojimo aplinka: -10~+50
Santykinė oro drėgmė: <90 %
Greičių diapazonas: 90-1400r/min 50HZ, 90-1700r/min 60HZ
Paketų sąrašas:
1 * Variklio greičio reguliatorius
Pastaba:
Tikroji prekės spalva dėl šviesos gali skirtis nuo nuotraukos.
Gali būti nedidelis produkto matavimo nuokrypis.
Montavimas ir naudojimas :
Valdiklis turi 6 linijas, juoda linija yra pagrindinė variklio linija, raudona ir balta yra kondensatoriaus antrinės linijos, dvi mėlynos linijos yra greičio grįžtamojo ryšio linija, o žalia linija yra įžeminimo linija..
Išjunkite maitinimą, prijunkite pagal elektros schemą ir įsitikinkite, kad linijos prijungimas yra teisingas, savavališkai jo nekeiskite;
Prieš naudodami išorinio greičio rankenėlę nustatykite į \\\\\\\"0\\\\\\\", kad išvengtumėte trumpalaikių didelių srovių ir nepažeistumėte valdiklio..
Šis gaminys valdomas generatoriaus grįžtamojo ryšio įtampa, o valdymo linija padalinta į dvi eilutes: \\\\\\\"mėlyna\\\\\\\" ir \\\\\\\"geltona\\\\ \\\".
Kai reguliatorius prijungtas prie variklio ir nustatoma, kad arba greitis neatitinka reikalavimų, US-52 sureguliuoja šoninio žoliapjovės potenciometrą (greičio nustatymo reguliavimas).
Norėdami pakeisti variklio kryptį, tiesiog pakeiskite trumpiklį \\\\\\\"CCW\\\\\\\" ir \\\\\\\"CW\\\\\\\" ant laidų. valdiklio gale.
* Keičiant kryptį, variklį reikia pakeisti jam visiškai nustojus veikti.
1) Pasirinkite COM ir CW trumpąjį jungimą, tada variklis sukasi pagal laikrodžio rodyklę;
2) Norėdami trumpinti, pasirinkite COM ir CCW, tada variklis sukasi prieš laikrodžio rodyklę.
Veiksmų jungiklis valdo tik variklį, kad jis veiktų arba sustotų, ir nenaudoja maitinimo šaltinio nutraukimui. Jei jis nenaudojamas ilgą laiką, išjunkite maitinimą.
